JPS7I-L转子式混凝土喷射机组(以下简称喷射机组)是用于湿法喷射混凝土的机组设备，它采用螺旋搅拌输送机与转子式混凝土湿式喷射机进行有效组，合它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点。广泛适用于煤矿巷道、高沼矿井、交通遂道、涵洞等喷射混凝土施工作业。

喷射机组主要是由驱动装置、转子总成、气路系统、压紧装置、喷射系统、螺旋搅拌上料等部分组成。

驱动装置主要由电机和减速箱构成。

转子总成主要由转子体、转子衬板和料腔等组成，转子衬板垂直与转子体轴线安装在转子体上下两端，料腔安装在与转子体轴线平行且均匀分布在圆周上的十个料腔座孔内。

气路系统由分气器，压力表、主气路截止阀、上气路截止阀、下气路截止阀、振动器气路截止阀、供水截止阀等构成。

压紧装置安装在面板与料斗座之间，用来给橡胶结合板和转子衬板间的密封面施加正压力。

喷射系统由输料软管和喷头等构成，

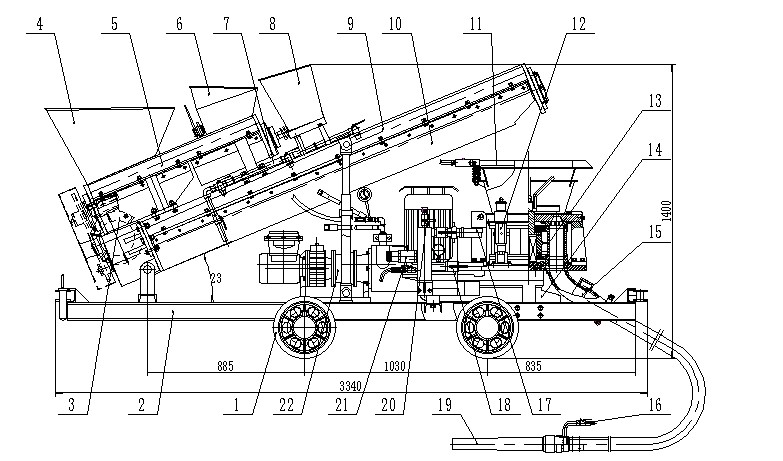

（图1）转子式混凝土喷射机组结构示意图

1轨轮  2机架  3摆线减速机   4砂石料斗  5 搅拌螺旋   6水泥料斗  7水路总成 8速凝剂料斗   9输送螺旋  10胶板   11料斗装置   12压紧机构    13转子总成   14减速机    15旋流器    16水路阀   17上气路阀   18下气路阀  19喷头  20振动器阀  21主气路    22速凝剂添加装置
